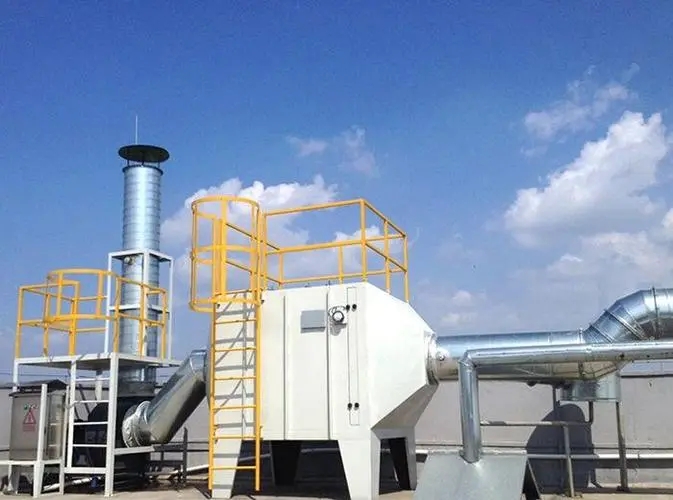

噴漆廢氣處理設備的結構介紹







噴漆廢氣處理設備是用于凈化噴漆過程中產生的廢氣，保護環境和人體健康的專業設備。其結構通常包括預處理系統、核心處理系統和排氣系統三***部分，具體結構因處理技術不同而有所差異。以下是常見噴漆廢氣處理設備的結構介紹：







 一、預處理系統

預處理系統主要用于去除廢氣中的顆粒物（如漆霧）和粘性物質，防止后續處理設備的堵塞或損壞。常見設備包括：



1. 干式過濾設備

    結構組成：

      過濾箱體：通常采用金屬或復合材料制成，內部填充玻璃纖維棉、活性炭纖維氈或漆霧棉板等過濾材料。

      多層濾網：通過不同密度的濾層分級攔截漆霧顆粒，例如粗效過濾層（攔截***顆粒）和高效過濾層（吸附微小顆粒）。

    功能：利用物理阻留原理，去除廢氣中的漆霧和粉塵，除塵效率可達85%95%。

    ***點：結構簡單、維護方便，但需定期更換過濾材料，適用于低濃度漆霧廢氣。



2. 濕式過濾設備

    結構組成：

      噴淋室：內部設有霧化噴頭，將循環水霧化成細小水滴，與廢氣充分接觸。

      水簾或水旋塔：通過水的旋流作用捕獲漆霧顆粒，沉降至底部水池。

      循環水池：配備水泵和過濾裝置，用于循環噴淋水并定期清理池底漆渣。

    功能：利用水膜吸附和旋流離心力去除高濃度漆霧，同時部分溶解水溶性有機物。

    ***點：處理效率高（漆霧去除率>95%），但需處理廢水，避免二次污染。

 二、核心處理系統

核心處理系統用于分解或吸附廢氣中的有機污染物（如苯、甲苯、VOCs等），常見技術包括：



1. 活性炭吸附裝置

    結構組成：

      吸附箱體：填充蜂窩狀或顆粒狀活性炭，廢氣以一定流速通過吸附層。

      脫附系統：部分設備配備蒸汽或氮?dú)饷摳窖b置，用于再生活性炭。

    功能：利用活性炭的多孔結構（比表面積達10001500㎡/g）吸附有機分子，凈化效率可達95%以上。

    ***點：適用于低濃度有機廢氣，但需定期更換活性炭，運行成本較高。



2. UV光氧催化設備

    結構組成：

      UV反應室：內置紫外線燈管（波長185nm/254nm），產生高能光子。

      催化層：通常為納米二氧化鈦（TiO?）涂層或泡沫鎳負載的復合催化濾網。

      臭氧發生裝置：部分設備通過紫外光分解氧氣生成臭氧，增強氧化能力。

    功能：紫外光分解有機物分子鏈，結合催化劑產生活性自由基（·OH、·O），將VOCs氧化為CO?和H?O。

    ***點：處理效率高、無二次污染，但需定期清潔催化層并更換燈管。



3. 催化燃燒設備（RCO）

    結構組成：

      換熱器：利用凈化后的熱氣預熱廢氣，降低能耗。

      催化床：填充鉑、鈀等貴金屬催化劑，降低有機物起燃溫度（約250350℃）。

      燃燒室：廢氣在催化作用下充分燃燒，生成CO?和H?O。

    功能：高效處理高濃度VOCs廢氣，凈化效率>95%，熱量可回收利用。

    ***點：適用于***風量、高濃度廢氣，但投資和運行成本較高。



 三、排氣系統

排氣系統負責將處理后的潔凈氣體排放至***氣，同時確保排放符合環保標準。主要部件包括：

 風機：提供動力，克服管道和設備的阻力，常用防爆風機以應對易燃易爆氣體。

 煙囪或排氣筒：高度根據當?shù)丨h(huán)保要求設計，確保廢氣擴散稀釋。

 監測裝置：安裝VOCs在線監測儀，實時監控排放濃度。



 四、組合式設備結構示例

對于成分復雜的噴漆廢氣，常采用多種技術組合處理，例如：

1. “干式過濾+活性炭吸附+催化燃燒”工藝：

    預處理（干式過濾）→吸附濃縮（活性炭）→高溫催化燃燒（RCO）。

    結構***勢：兼顧高凈化效率（>99%）和經濟運行。



2. “水噴淋+UV光氧”工藝：

    濕式除塵（噴淋塔）→光催化氧化（UV設備）。

    結構***勢：適合中低濃度廢氣，投資成本低。



 五、設備選型與維護要點

1. 選型依據：

    廢氣成分（如VOCs濃度、漆霧含量）；

    風量與濃度（高濃度選RTO/催化燃燒，低濃度選活性炭或UV）；

    環保法規要求（如排放限值）。



2. 維護建議：

    定期更換過濾材料、活性炭及UV燈管；

    清理噴淋塔水池漆渣，監測催化床活性；

    安裝壓差計、溫度傳感器等實時監控設備狀態。



噴漆廢氣處理設備的結構設計需兼顧處理效率、經濟性和安全性。通過合理選擇預處理、核心處理和排氣系統的組合，可有效降解噴漆廢氣中的有害物質，實現達標排放。
